Iarratas Sreabhmhéadar Solidat Vortex

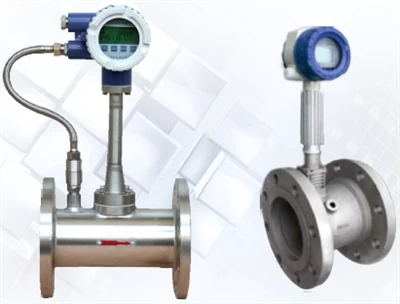

Dec 09, 2025| SLDF7210 Doiciméadúchán Teicniúil Táirge Sreabhmhéadar Vortex Integral
Coimriú:Is sreabhadhmhéadar vortex lárnach é an SLDF7210 atá deartha bunaithe ar phrionsabal sráide vortex Kármán, atá oiriúnach chun sreabhadh gaile, gáis agus leachtanna slaodachta íseal a thomhas. Comhtháthaíonn an táirge seo feidhmeanna cúitimh teochta agus brú, rud a chumasaíonn aschur díreach comharthaí sreafa mais. Tá raon tomhais leathan aige, cruinneas ard, cobhsaíocht den scoth, agus suiteáil agus cothabháil éasca, rud a fhágann gur rogha iontach é le haghaidh sreafa a thomhas i bpróisis thionsclaíocha.
Eochairfhocail:Sreabhmhéadar Vortex, Sráid Kármán Vortex, Uimhir Strouhal, Tomhas Gaile, Tomhas Sreafa, Cúiteamh Slán, SLDF7210
1. Forbhreathnú Táirge
Tomhaiseann braiteoir sreafa vortex SLDF7210 sreabhadh gaile, gáis agus leachtanna slaodachta íseal bunaithe ar theoiricí Kármán agus Strouhal maidir le giniúint vortex agus an gaol idir vortices agus ráta sreafa. Comhtháthaíonn a dhearadh feidhmeanna braite, cúitimh agus taispeána in aonad amháin, ag soláthar sonraí ardchruinneas toirtmhéadrach agus ollsreafa chun freastal ar na héilimh arda a bhaineann le sreabhadh tionsclaíochta nua-aimseartha a thomhas.
2. Prionsabal Oibre
Cuirtear priosma triantánach, a fheidhmíonn mar shedder an vortex, isteach go ceartingearach i gcorp an mhéadair. Nuair a shreabhann sreabhán tríd an gcorp méadair, gintear gutaí rialta Kármán gach re seach ar thaobhanna urchomhaireacha an phriosma. Tá minicíocht deighilte (F) na gutaí seo comhréireach le treoluas sreafa (V) an mheáin. Trí líon na n-vortices leis an gceann braiteora a bhrath, is féidir an treoluas sreabhach a ríomh, agus ina dhiaidh sin, déantar an ráta sreafa toirtmhéadrach a chinneadh bunaithe ar chaighdeán an mhéadair.
Foirmlí Lárnach Ríomh:
F=Sr × V / (1 - 1.27 × d / D)(Foirmle 1)
F: Minicíocht vortex a ghintear de réir mar a théann leacht thar an priosma triantánach (Hz)
Sr: Uimhir strouhal (gan toise)
V: Treoluas sreabhán sa phíblíne (m/s)
d: Leithead an phriosma triantánach laistigh de chorp an mhéadair vortex (m)
D: Trastomhas istigh an chomhlachta méadair vortex (m)
Q = 3600 × F / K(Foirmle 2)
Q: ráta sreafa toirtmhéadrach (m³/h)
K: Fachtóir méadar an tsreabhmhéadar vortex (bíoga in aghaidh an mhéadair ciúbach)
M = Q × ρ(Foirmle 3)
M: ráta mais sreafa meandrach (kg/h)
ρ: dlús sreabhach (kg/m³)
Faightear an fachtóir méadar K trí chalabrú sreafa praiticiúil agus is ionann é agus líon na vortices a ghintear in aghaidh an mhéadair ciúbach de sreabhán a théann thar an bpriosma triantánach.
3. Gnéithe Táirge
Infheidhmeacht Leathan :Oiriúnach do bhrath sreabhadh gás, leachtanna agus gaile éagsúla.
Cobhsaíocht Sármhaith :Dearadh braite frith-chreathadh le sárfhriotaíocht in aghaidh creathadh agus trasnaíochta. Ní áirithíonn aon pháirteanna gluaiste oibríocht chobhsaí agus iontaofa ar feadh téarma fada.
Dearadh Inmheánach:Struchtúr cúitimh teochta agus brú comhtháite le haghaidh sreafa mais dhíreach a thomhas.
Ardfheidhmíocht :Raon tomhais leathan agus cruinneas ard. Is féidir le cóimheas slánúcháin 1:15 a bhaint amach.
Tomhaltas Cumhachta Íseal : Úsáidtear LAP ísealchumhachta agus taispeáint LCD.
Eacnamaíoch agus Éifeachtach :Caillteanas brú íseal, costais oibriúcháin íseal, suiteáil agus cothabháil éasca. De ghnáth is dhá bhliain an timthriall calabrúcháin.
Aschur Cobhsaí :Laistigh de raon uimhreacha áirithe Reynolds, níl aon tionchar ag athruithe ar airíonna fisiceacha agus ar chomhdhéanamh an mheáin tomhaiste ar an comhartha aschuir.
4. Príomhpharaiméadair Theicniúla
|
Paraiméadar |
Sonraíochtaí |
|
Meán a Thomhas |
Gás, Leacht, Gaile |
|
Sonraíochtaí Calibre |
Cineál Clamp Flange / Cineál Flange: DN15 ~ DN300mm |
|
Raon Treoluas Sreafa |
Gás: 4 ~ 40 m/s |
|
Cruinneas |
Clamp Flange/Cineál Flange: ±1.0% nó ±1.5% |
|
Teocht Meán |
Cineál Caighdeánach: -25 céim ~ 100 céim |
|
Brú Ainmniúil |
1.6 MPa, 2.5 MPa, 4.0 MPa (Saincheaptha) |
|
Comhartha Aschuir |
Voltas Pulse (Ardleibhéal: 8~10V, Ísealleibhéal: 0.7~1.3V; Pléascadh-Cruthúnas: Ardleibhéal: 4~5V) |
|
Soláthar Cumhachta |
DC12V±10%; DC24V±10%; Battery Litiam 3.6V 7.5Ah 2 cealla |
|
Pléasc{0}}Rátála Cruthúnas |
Sábháilteacht Intreach ExiallCTI-T5|ExdIIBT4 lasairdhíonach |
|
Rátáil Cosanta |
IP65 |
|
Ábhar Coirp |
Comhlacht Méadar: 304 Cruach Dhosmálta (316L ar fáil ach é a iarraidh); Tithíocht Tiontaire: Cóimhiotal Alúmanam |
5. Tábla Roghnú Raon Tomhais Sreabhadh
5.1 Teocht Leachtach agus Gnáth/Brú-Raon Sreafa Aeir (m³/h)
|
Trastomhas (mm) |
Raon Tomhais Leachtacha |
Raon Tomhais Gáis |
|
15 |
0.8 - 6 |
6 ~ 40 |
|
25 |
1.5 - 12 |
10 ~ 80 |
|
50 |
3 - 50 |
30 ~ 300 |
|
100 |
12 - 200 |
120 ~ 1200 |
|
200 |
50 - 800 |
400 ~ 4000 |
|
300 |
100 - 1600 |
1000 ~ 10000 |
*Tabhair faoi deara: Féach ar an doiciméad iomlán le haghaidh caighdeáin níos mionsonraithe.*
5.2 Raon Sreabhadh Mais Gaile Sárthéite (kg/h)
|
Trastomhas (mm) |
Sreabhadh Teorainn Íochtarach |
Sreabhadh Teorainn Uachtarach |
|
25 |
13.1√ρ |
131√ρ |
|
100 |
164.7√ρ |
1647√ρ |
|
300 |
1647√ρ |
16470√ρ |
*Tabhair faoi deara: Is é ρ dlús oibriúcháin an ghal sárthéite. Go ginearálta níor cheart go sáródh an t-uastreoluas sreafa 70 m/s. Déan tagairt le do thoil don tábla comparáide trastomhais brú iomlán le haghaidh raonta sreafa gaile sáithithe.*
6. Struchtúr agus Suiteáil
6.1 Imlíne agus Toisí
Tairgeann an uirlis dhá phríomhstruchtúr: feire-nasctha agus cineál ionsáite. Tá an cineál feire-nasctha oiriúnach do phíblínte beaga agus meánmhéide a bhfuil struchtúr dlúth ann.
Flange- Sampla de Thoisí Imlíne de Chineáil Nasctha (Páirteach):
|
Trastomhas Ainmniúil (mm) |
Fad Coirp L (mm) |
Trastomhas Lasmuigh flange D3 (mm) |
Líon na bPoll Bolt n |
|
25 |
170 |
150 |
4 |
|
50 |
190 |
165 |
4 |
|
100 |
240 |
220 |
8 |
|
200 |
300 |
340 |
12 |
|
300 |
400 |
460 |
12 |
Úsáidtear an sreabhmhéadar vortex den chineál ionsáite go príomha le haghaidh píblínte trastomhais móra agus cuireann sé éifeachtacht ardchostais ar fáil.
6.2 Riachtanais Suiteála
Suíomh Suiteála:Ba cheart an braiteoir a shuiteáil ar phíblínte cothrománacha, ingearacha nó claonta (leacht ag sreabhadh aníos) a fhreagraíonn dá thrastomhas ainmniúil.
Riachtanais Rith Dhíreach :Tá gá le go leor codanna píopa díreach in aghaidh an tsrutha agus anuas ón braiteoir chun coinníollacha sreafa cobhsaí a chinntiú. Is iad seo a leanas na ceanglais shonracha:
Laghdaitheoir comhlárnacha / Comhla iomlán oscailte-: In aghaidh srutha Níos mó ná nó cothrom le 15D, le sruth níos mó ná nó cothrom le 5D
Lúb amháin 90 céim: In aghaidh srutha Níos mó ná nó cothrom le 15D, le sruth níos mó ná nó cothrom le 5D
Comhla rialaithe / Leath-comhla oscailte: In aghaidh an tsrutha Níos mó ná nó cothrom le 15D, le sruth níos mó ná nó cothrom le 5D
(Is é D an trastomhas píopa)
Réamhchúraimí:
Ní fhéadfaidh an chuid den bhonn suiteála a chuirtear isteach sa phíblíne dul amach thar bhalla istigh an phíobáin.
Caithfidh an bunshuíomh ar an bpíblíne a bheith ceart agus gan a bheith sceabhach; ní mór an aghaidh flange a bheith comhthreomhar leis an ais píblíne.
Bain burrs agus slaig táthú taobh istigh den phíblíne roimh shuiteáil.
A chinntiú go bhfuil an treo sreafa meánach comhsheasmhach leis an táscaire treo sreafa ar an tithíocht méadar. Ná bhfeidhm an táscaire treo sreafa.
7. Réimsí Iarratais
Úsáidtear an sreabhmhéadar vortex SLDF7210 go forleathan le haghaidh gal, gáis, agus sreabhadh leacht a thomhas sna réimsí seo a leanas:
Tionscal Fuinnimh:Tomhas gaile coire, téamh ceantair.
Tionscal Peitriceimiceach :Gás bunábhar, gás próisis, agus monatóireacht agus rialú leachtanna éagsúla.
Miotalóireacht, Déanamh Páipéir, Cógaisíocht:Aer comhbhrúite, uisce tionsclaíoch, tomhas gaile próisis.
Caomhnú Comhshaoil & Bardasach:Tomhas sreabhadh gáis píblíne mór.
8. Conclúid
Uirlis sreafa de ghrád tionscail atá chun cinn go teicniúil agus atá an-iontaofa is ea an sreamhmhéadar vortex lárnach SLDF7210. Cinntíonn a dhearadh atá bunaithe ar phrionsabail fhisiceacha cruinneas tomhais agus in-atrialltacht. Comhlíonann feidhmiúlacht an chúitimh brú teochta agus raon leathan leathan riachtanais tomhais go mór i gcoinníollacha casta oibre. In éineacht lena struchtúr láidir, suiteáil agus cothabháil shimplí, agus dea-inoiriúnaitheacht comhshaoil, cuireann an SLDF7210 i láthair réiteach cost-éifeachtach is fearr i réimse an tsreafa tionscail a thomhas, ag soláthar tacaíochta sonraí sreafa cobhsaí agus beacht d'úsáideoirí.
