Gnéithe Méadair agus Iarratais Méadair Leibhéal Tonn Treoraithe Solidat - Ag tabhairt bun na n -umar ola mar shampla

Gnéithe Méadair agus Iarratais Méadair Leibhéal Tonn Treoraithe Solidat - Ag tabhairt bun na n -umar ola mar shampla

Achoimre: Tugann an t -airteagal seo isteach go príomha prionsabail an iarratais ar mhéadair radair tonn treoraithe mar cheann de na teicneolaíochtaí tomhais leibhéal, tréithe an radair micreathonn agus an radar treoraithe tonn faoi seach, chomh maith le cur i bhfeidhm an tsraith SLDL5500 treoraithe ar tháirgí méadair méadair méadair na méadair ar leibhéal na n -umair bunúir.

Eochairfhocail: Méadar Leibhéal; Radar tonn treoraithe; MICREATHONNACH; Radar; Umair Ola Bun

Forbhreathnú 1. Forbhreathnú

Leis an uasghrádú atriallach ar theicneolaíocht thionsclaíoch, tá go leor nuálaíochtaí déanta ag an teicneolaíocht tomhais leibhéal, ag teacht chun cinn ó oibríocht láimhe - modhanna bunaithe ar mheáchan - cineál agus scála {- tomhas tomhais chruinnithe agus ard - tomhas cruinnithe. Faoi láthair, cuireadh ardteicneolaíochtaí ar nós tomhas radair agus tomhas radaíochta núicléiche i bhfeidhm go forleathan i gcásanna tionsclaíocha. Mar sin féin, tá teorainneacha áirithe ag tomhas radaíochta núicléiche mar gheall ar a íogaireacht theicniúil agus a riachtanais rialaithe sábháilteachta ard. I measc na dteicneolaíochtaí tomhais leibhéal éagsúil, tá teicneolaíocht tomhais radair a dhíorthaítear ó radar míleata, lena feidhmíocht den scoth agus a hinfheidhmeacht leathan, ag éirí mar chroírogha sa réimse tomhais leibhéal tionsclaíoch.

Tá teicneolaíocht tomhais leibhéal radair roinnte go príomha ina dhá chatagóir: MICREATHONNACH RADAR (Non - cineál teagmhála) agus radar tonn treoraithe. Baineann tomhas tomhais le leibhéal radair micreathonnach tairbhe as buntáistí costais agus feidhmíocht den scoth i gcoinníollacha casta, ag saothrú go leor úsáideoirí. Mar sin féin, tá teorainneacha infheidhme ag gach teicneolaíocht, agus b'fhéidir nach mbeidh radar micreathonnach in ann na riachtanais tomhais a chomhlíonadh do na meáin go léir. Líonann teicneolaíocht radair na dtonn treoraithe, lena prionsabal tomhais uathúil agus a tréithe teicniúla, an bhearna de radar micreathonnach i gcásanna tomhais sonracha, ag éirí mar fhorlíonadh tábhachtach do theicneolaíochtaí tomhais leibhéal.

2. Saintréithe na dteicneolaíochtaí radair

2.1 Saintréithe radar micreathonnach

· Réimse tomhais mhóra: Ard - Minicíocht Comharthaí Tonn Leictreamaighnéadach Éascaíonn sé fada - tarchur fad, ag cur ar a gcumas raon mór leibhéil a thomhas.

· Gan difear ag coinníollacha na céime gáis: nach bhfuil tionchar ag athruithe ar choinníollacha céime gáis sa spás orthu, atá in ann oibriú go cobhsaí i dtimpeallachtaí casta gás -.

· Non - Tomhas Teagmhála: Ní gá teagmháil dhíreach a dhéanamh leis an meán, ag laghdú na gcostas caitheamh trealaimh agus cothabhála.

2.2 Saintréithe an radar tonn treoraithe

· Tomhaltas ísealfhuinnimh: Nuair a bhíonn sé ag feidhmiú, aschuir radair tonn treoraithe Solidat méid an -bheag d'fhuinneamh comhartha don tóireadóir tonnchrutha, thart ar 10% den fhuinneamh a astaítear le radar teagmhála neamh -. Tá sé seo mar gheall ar an struchtúr tonnchrutha, a thógann cainéal tarchurtha comhartha éifeachtach. Le linn an tarchuir chomharthaí ón deireadh astaíochta go dtí dromchla an mheáin, déantar an tanúchán a rialú go dtí an t -íosmhéid, rud a laghdaíonn go mór an t -éileamh fuinnimh agus ag baint amach oibríocht íseal - fuinnimh.

· Comhartha láidir: Le linn tarchur comhartha, tá ról lárnach ag an waveguide, ag cinntiú nach gcuireann luaineachtaí leachtacha nó constaicí sa umar stórála isteach ar tharchur comhartha. Dá bhrí sin, tá an comhartha deiridh a fuarthas ón ionstraim láidir, thart ar 20% den fhuinneamh a astaítear. Cinntíonn an fáiltiú déine cobhsaí agus ard seo - déine cruinneas agus iontaofacht na sonraí tomhais.

· Raon leathan: Chun na meáin tairiseach ísealleictreacha íseal a thomhas, feidhmíonn radar tonn treoraithe Solidat go han -mhaith. Ag glacadh a chuid táirgí radair treoraithe mar shampla, is é an tairiseach tréleictreach is ísle is féidir a thomhas chomh híseal le 1.4, atá in ann freastal go beacht ar riachtanais tomhais na meán íseal tréleictreach íseal, ag leathnú go suntasach scóip an iarratais agus ag imirt ról tábhachtach i dtimpeallachtaí casta tionsclaíocha iomadúla.

· Frith -fhrith -- Cur isteach: Níl aon tionchar ag an athrú tairiseach tréleictreach ar fheidhmíocht tomhais. Cibé an bhfuil sé mar dhromchla hidreacarbóin (tairiseach tréleictreach {2 - 3) nó an machnamh ar uisce (tairiseach tréleictreach 80), tá an t -am iomadaithe mar an gcéanna, ní athraíonn ach an aimplitiúid comhartha. Ní mór do radar micreathonnach comharthaí a scagadh bunaithe ar thréithe an mheáin chun luachanna tomhais cruinne a fháil, agus tá an t -athrú neart comhartha le linn fáiltithe i mbaol; Cé go bhfuil fuinneamh comhchruinnithe ag radar tonn treoraithe, is féidir leis cur isteach a sheachaint go héifeachtach. · Gan dul i bhfeidhm ar dhlús: Cé go mbeidh tionchar ag athruithe ar dhlús an mheáin ar an bhfórsa buacachta a chuirtear ar an réad tumtha, níl aon tionchar aige ar iomadú na dtonnta leictreamaighnéadacha sa tonnchrutha.

. Tógann an greamaitheacht dhá fhoirm den chuid is mó: scannán - cosúil le agus idirlinne. I gcás scannáin {- cosúil le greamaitheacht, de réir mar a laghdaíonn an leibhéal ábhair, clúdach aonfhoirmeach de mheánmhéide ard - ar an probe, nach bhfuil aon tionchar aige ar an tomhas; Cé go bhféadfadh earráidí tomhais suntasacha a bheith mar thoradh ar ghreamú idirlinne. Dá bhrí sin, nuair a roghnaíonn sé seoltóir dé -{- de chineál slaite/cábla, ní mór slaodacht an mheáin a bhreithniú go hiomlán.

3. Prionsabail an radair micreathonnach agus an radar tonn treoraithe

3.1 Radar MICREATHONNACH:

Tomhaiseann Radar MICREATHONNACH an leibhéal trí thonnta leictreamaighnéadacha (GHz) a astú agus a fháil. Ríomhtar an leibhéal bunaithe ar an am a thógann sé ar na tonnta leictreamaighnéadacha dromchla an réada tomhaiste a bhaint amach agus é a léiriú ar ais chuig an antenna glactha. Ós rud é nach bhfuil an iomadú ar fhuinneamh leictreamaighnéadach ró -shrianta ag airíonna an spáis iomadúcháin, is féidir é a tharchur i mbrú ard/íseal (i bhfolús) nó i láthair na meán gaile, agus is beag tionchar a bhíonn ag na luaineachtaí gáis ar a iomadú. Mar sin féin, déanann antenna ionstraime tomhais leibhéal micreathonn coiteann fuinneamh measartha lag, thart ar 1MW. Nuair a shileann an comhartha san aer, laghdaíonn an fuinneamh go tapa. Thairis sin, nuair a shroicheann an comhartha micreathonnach dromchla an réada tomhaiste agus nuair a léirítear é, tá dlúthbhaint ag an déine comhartha (aimplitiúid) le tairiseach tréleictreach an mheáin. Maidir le meáin neamh -{- le tairisigh tréleictreach an -íseal, amhail leachtanna hidreacarbóin, tá an comhartha léirithe an -lag. Tar éis don chomhartha maolaithe a fhilleann ar an aeróg is fearr, cailleann sé fuinneamh a thuilleadh. Faigheann an méadar leibhéal radair micreathonnach an fuinneamh comhartha ar ais, nach bhfuil ach thart ar 1% den fhuinneamh comhartha a astaítear. Faoi na coinníollacha seo, laghdóidh feidhmíocht an teagmhála - méadar leibhéal radair micreathonnach go mór, agus d’fhéadfadh sé go dteipfeadh air oibriú i gceart fiú.

3.2 Radar Tonn Treoraithe:

Chun na teorainneacha teagmhála - a shárú, tháinig méadair leibhéal radair treoraithe chun cinn. Tá prionsabal oibre an radair tonn treoraithe cosúil le prionsabal an radair thraidisiúnta, bunaithe ar an am - Prionsabail Machnaimh Fearainn (Réiteach Fearainn Ama) agus ETS (Sampláil Ama Comhionann). Ar feadh i bhfad, baineadh úsáid as teicneolaíocht TDR chun foircinn cáblaí agus cáblaí adhlactha atá leabaithe i mballaí a bhrath. Nuair a thagann deireadh le cábla, téann an comhartha cuisle leictreamaighnéadach a astaíonn an gineadóir TDR ar an gcábla, agus nuair a shroicheann sé an deireadh, gintear cuisle machnaimh tomhais. Ag an am céanna, tá athrú bacainní réamhshocraithe a fhreagraíonn do fhad iomlán an chábla leagtha síos sa ghlacadóir chun cuisle tagartha a spreagadh. Tríd an chuisle machnaimh a chur i gcomparáid leis an mbuille tagartha, is féidir suíomh an deireadh a chinneadh go cruinn. Agus an prionsabal seo á cur i bhfeidhm maidir le tomhas leibhéal, gineann an gineadóir TDR deich mílte bíoga fuinnimh in aghaidh an tsoicind agus déanann sé iad ar feadh an tonnchrutha. Nuair a shroicheann an chuisle an dromchla meánach, táirgeann sé cuisle bunaidh machnaimh leibhéal. Ag an am céanna, tá bacainní luacha réamhshocraithe socraithe ag barr an tóraíochta chun cuisle tagartha iontaofa a ghiniúint, is é sin an chuisle machnaimh bunlíne. Aimsíonn an méadar leibhéal radair an chuisle bunaidh machnaimh leibhéal agus déanann sé comparáid idir é agus an chuisle machnaimh bunlíne chun an luach tomhais leibhéal a fháil, arb é an próiseas oibre é an méadar leibhéal radair treoraithe.

Úsáidtear an prionsabal ETS (sampláil ama chomhionann) chun luas ard - a thomhas, íseal - comharthaí leictreamaighnéadacha cumhachta agus is é an eochair é chun teicneolaíocht tomhais leibhéal leacht TDR a chur i bhfeidhm. Mar gheall ar an deacracht a bhaineann le tomhas gearr {- tomhas fad ard - comharthaí leictreamaighnéadacha luais, is féidir le ETS na comharthaí leictreamaighnéadacha (UIs) a ghabháil i bhfíor -am agus iad a athchruthú laistigh de thréimhse choibhéiseach chun ardteicneolaíochtaí a chur i bhfeidhm níos fearr le haghaidh tomhais.

Le forbairt na teicneolaíochta tomhais leibhéil go dtí seo, tá éagsúlacht ionstraimí tomhais aibí agus iontaofa tagtha chun cinn, gach ceann acu le raon feidhmíochta agus feidhmíochta uathúil, ag imirt ról tábhachtach i gcásanna tomhais leibhéal leachtach éagsúla, amhail brú brú/ difreálach tomhais leacht leacht, modhanna leachtaithe minicíochta raidió, tá méadair leibhéal na méadair atá ag na méadair leibhéal na dtionscal, na méadair.

4. Réamhrá agus cur i bhfeidhm Méadar Leibhéal Tonn Treoraithe Solidat Treoraithe

D'éirigh thar barr le Solidat, mar sholáthraí trealaimh uathoibrithe aitheanta {- sa tionscal, i dtaighde agus i ndéantúsaíocht ionstraimí tomhais leibhéal. Cloíonn an chuideachta i gcónaí le coincheap na nuálaíochta agus tá sí tiomanta do cháilíocht ardchaighdeáin - a chur ar fáil do chustaiméirí agus réitigh tomhais ardleibhéil ardleibhéil.

Tá an méadar leibhéal radair treoraithe SLDL5500 treoraithe ag an gcuideachta deartha go sonrach le haghaidh leachtanna creimneacha, leachtanna ard -, agus leachtanna brú ard -. Astaíonn an radar tonn treoraithe Flexscan ard - Pulsanna micreathonnach minicíochta a théann ar aghaidh feadh na comhpháirte braite (cábla cruach nó slat cruach). Nuair a bhíonn an meán tomhaiste ann, mar gheall ar an athrú tobann i tairiseach tréleictreach, tarlaíonn machnamh, agus léirítear cuid den fhuinneamh cuisle ar ais. Tá an t -eatramh ama idir an chuisle tarchurtha agus an chuisle léirithe i gcomhréir le fad an mheáin tomhaiste. Cuimsíonn an flexscan gnáthchineál SLDL5521, SLDL5522 frith -{- cineál creimthe, SLDL5523 Cineál Coaxial, SLDL5524 Ard - Teocht Teochta, Cineál Cúitimh Gaile SLDL5525, agus SLDL5526 Dúbailte {{{}}}}}}}} {}}} {}}} {} {{{{{{{{{{{{{{{} SLDL5} Cineál cábla. Ina measc, tá feidhm cúitimh gaile ag an tsraith SLDL5525 agus is féidir léi tionchar gaile sáithithe ar thomhas a cheartú, atá oiriúnach le húsáid i dálaí ard - agus ard -- coinníollacha tomhais brú amhail druma gaile, téiteoirí uisce beatha ardbhrú agus ísealbhrú, agus comhdhlúthaithe.

I measc na bpríomhghnéithe teicniúla tá:

4.1 Friotaíocht Teochta agus Brú: Tá feidhm cúitimh gaile ag SLDL525 agus tá feidhmíocht teochta agus friotaíochta brú den scoth aige (275bar@450 céim, 413bar@80 céim)

4.2 Modhanna Ilchumarsáide: Tacaíonn sé le HART, Modbus, Profibus PA, Fondúireacht Fieldbus, GPRS/CDMA Modhanna Cumarsáide Cianda.

Tá raon dinimiciúil de 120 dB ag an tsraith SLDL5500 (i gcomparáid le 96 dB do 26 GHz), ag cur le hiontaofacht i ndálaí foircneacha amhail 1.5 - cúr tiubh (monarcha beatha ainmhithe), comhshaol nó greamaitheacht (athghiniúint ola), agus tacú leis an bpróiseas sa ghloine/i bpróiseas an ghloine.

4.3 Struchtúr Comhaiseach: SLD5523/5525 ​​Struchtúr Comhaiseach a bheith agat, rud a chinntíonn nach bhfuil aon chrios dall tomhais ann

4.4 Éascaíocht Suiteála: Dífhabhtú simplí, ní gá an coimeádán a luchtú nó é a fholmhú, am a shábháil

4.5 Inoiriúnaitheacht mheánach: Teicneolaíocht próiseála Echo FlexScan a úsáid, níl tionchar ag cur isteach seachtrach ar nós cúr, gaile, púdar, etc. ar thomhas, nó trí ábhair ar fionraí. Ní théann athruithe i ndlús meánach, tairiseach tréleictreach, brú, teocht, nó cruth coimeádáin i bhfeidhm ar thomhas.

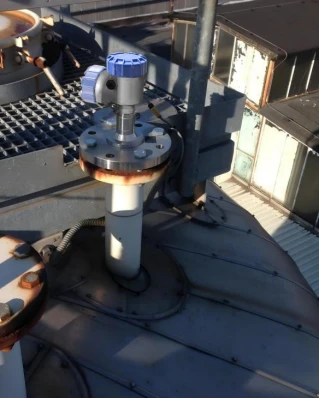

Ag glacadh le monarcha ola {- Scála Monarcha Ola Bun umar Mar shampla, tá sonraíochtaí éagsúla umair ola ag an monarcha seo a stórálann meáin éagsúla mar amhola agus ola scagtha. Sula n -úsáideann tú an tomhsaire leibhéal radair treoraithe Solidat, bhí cruinneas tomhais teoranta ag an modh tomhais traidisiúnta agus bhí sé thar a bheith éagobhsaí i gcoinníollacha casta amhail nuair a bhí gaile nó cúr san umar. Is minic a bhí earráidí sceidealaithe táirgthe, thar maoil ábhair nó ganntanas mar thoradh air seo, agus tharla cásanna den sórt sin go minic. Tar éis an tomhsaire leibhéal radair tonn treoraithe a thabhairt isteach, cuireadh feabhas mór ar an scéal. Is féidir leis dul in oiriúint go héasca do choinníollacha casta, fiú nuair a bhíonn an timpeallacht umar crua, agus is féidir leis na sonraí ardleibhéil a aschur go cobhsaí -. Thairis sin, tá an crios dall tomhais beag, ag comhlíonadh riachtanais tomhais umair ola éagsúla. Tá an próiseas suiteála simplí agus áisiúil, agus tá an costas cothabhála íseal freisin, ag coigilt a lán de na hacmhainní daonchumhachta agus ábhartha don mhonarcha ola. Agus umair stórála amhola á gcur i bhfeidhm, is féidir leis monatóireacht a dhéanamh ar an leibhéal leachtach i bhfíor -am, go cobhsaí agus go hiontaofa, ag soláthar tacaíochta beachta sonraí do sceidealú táirgthe an mhonarcha ola, ag cuidiú leis an bpróiseas táirgthe a bharrfheabhsú, ag seachaint dramhaíola ábhartha agus ag soláthar ganntanas, agus ag tabhairt sochair eacnamaíocha agus ráthaíochtaí slándála suntasacha don mhonarcha ola.

Mar fhocal scoir, léiríonn an tomhsaire leibhéal radair treoraithe Solidat, lena ardteicneolaíocht, feidhmíocht den scoth agus cáilíocht iontaofa, buntáistí suntasacha agus poitéinseal feidhmithe i réimse an tomhais leibhéal, ag soláthar tacaíochta láidir do fhorbairt chliste na dtionscal éagsúil.
